ZW3D : ALL-IN-ONE CAD / CAM 소프트웨어

ZW3D는 CAD/CAM 통합 환경으로 빠른 속도의 솔리드-서피스(곡면) 설계를 동시에 지원하는 하이브리드 모델링을 통해
원하는 형상을 3D 모델로 구현할 수 있습니다. 또한 금형설계에 필요한 자동 파팅(Parting)과 2축-5축 CAM 경로 시뮬레이션 등
제품 개발을 위해 필요한 모든 기능을 하나의 시스템에서 통합한 올인원 솔루션입니다.
합리적인 도입 비용으로 개발 기간 단축 및 개발 비용 절감 등 최고의 효율성을 보장합니다.

ZW3D Notice

[6/25 온라인세미나] 제조공정의 5G시대를 여는 치트키 More

[6/22 온라인세미나] 제조업의 안정적 기반 구축을 위한 CAD/CAM More

[공지] 5/29~6/1 일반문의/기술지원 지연, 중단 공지 More

CAM 가공

가공 단계에서 발생하는 모든 문제들은 경제적으로 큰 손실을 일으킬뿐만 아니라, 시간적인 손실이 됩니다. 생산에 가기 전에 구조의 합리성, 부품 제조 및
제품 조립을 확인하는 것은 매우 중요한 부분입니다. ZW3D의 유연성과 시각 검증 툴을 사용하면 설계 과정에서 제품의 개발 기간 단축, 개발 비용 감소,
시간을 절약하고 생산성을 높일 수 있는 3D 모델을 찾아낼 수 있습니다.

손쉬운 학습 도구

직관적인 사용자 인터페이스와 명확한 작업흐름은
사용자가 작업을 빠르게 시작할 수 있도록 해줍니다.
여러분이 숙련된 엔지니어건 처음 사용자이건, ZW3D CAM은 짧은 학습을 통해 일상적인 작업을 가능하도록 만들어줍니다.

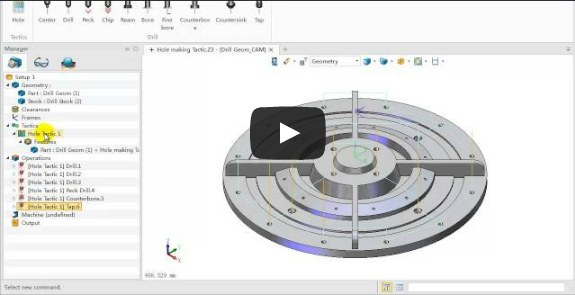

스마트 홀-가공

구멍 뚫기 (Drilling), 구멍 넓히기 (Boring), Pecking, 구멍 다듬기 (Reaming)
그리고 암나사 내기 (Tapping)와 같은 많은 다른 드릴 작업들은 스마트 2~5축 홀 전략과 마찬가지로 프로그래머들이 임의의 구멍 작업을 다루는데 도움이 됩니다.

  • 구멍 기하형상은 원호, 원 그리고 실린더를 포함합니다.
    3D 모델과 2D 와이어프레임 모두 인식할 수 있습니다.
  • 2~5축 구멍 작업은 합리적인 도구 경로 (Tool path)를 생성하기 전에 크기, 깊이 그리고 유형을 포함하는 작업 일부에서 모든 구멍의 형상을 자동으로 인식할 수 있습니다. 이것은 획기적인 오류 감소와 70% 이상의 프로그래밍 시간을 절감해줄 수 있습니다.

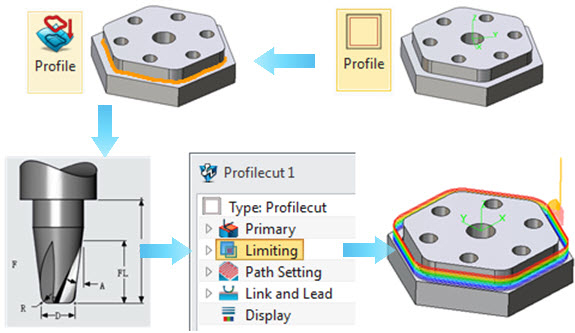

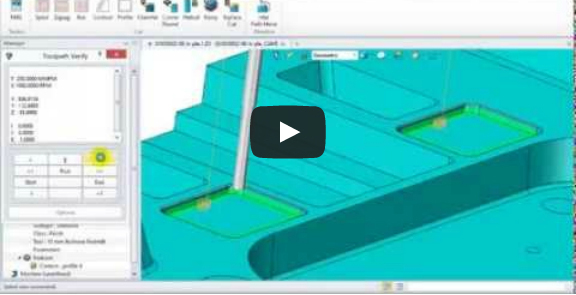

2축 밀링

ZW3D는 2D 밀링의 모든 측면에서 쉽게 제어하기 위해 필요한
면 밀링 가공패턴인 나선 (Spiral), 지그재그 (Zigzag), 박스 (Box) 코너 곡면가공, 챔퍼 가공, 플런지 이동 등 (Box, Chamfer), 윤곽 가공 (Contour), 프로파일 (Profile), 와선 (Helical)을 포함한 도구들을 제공합니다.

  • 2축 밀링 도구-경로는 2D 지오메트리, 서피스 혹은 피쳐들에서 쉽고 유연하게 생성될 수 있습니다.
  • 2축 밀링은 자동적으로 가공 영역을 인지하고 적절한 도구와 작동을
    선택할 수 있습니다.
    황삭과 상단 면의 정삭이 한 단계에서 빠르게 처리될 수 있습니다.

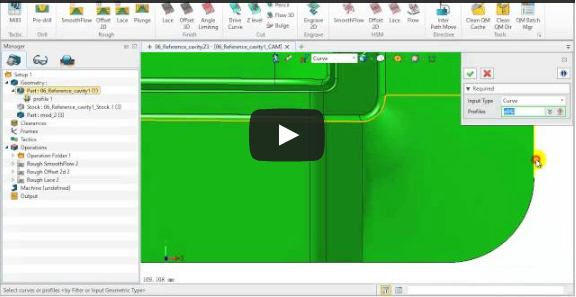

3축 밀링

다양한 3축 밀링 작업은 모든 종류의 작업을 쉽게 다룰 수 있게 하기 위해서 효율적인 황상, 부드러운 정삭 그리고 생산적인 높은 속도의 가공을 제공합니다.

  • 다중의 서피스, 솔리드 모델 그리고 STL 기하형상들이 직접적으로
    가공될 수 있습니다.
  • 독특한 QuickMill 기술은 균일한 절단 하중을 갖는 매끄러운 황삭 도구를 생성하고 도구 수명의 약 50%를 연장하기 위해 자동으로 피드율를 적용합니다.
  • 영역 감지가 향상되었는데 좀 더 안정적이고 황삭에서 요구하는 도구 경로를 얻는데 더 정확해졌습니다.
  • 정확도와 절단 포인트들의 순서가 향상되어 이제 작은 절단들이 제거되고
    전체 도구 경로가 더 부드러워졌습니다.
  • Min Rest Height 기능은 표면 수직 근처에 남은 재료들을 감지하기 위한 새로운 정의를 갖고 있습니다. 이런 방식으로 남은 재료를 더 쉽게 제어합니다.
  • 절단은 항상 좀 더 부드럽고 안정적인 3차원 오프셋과 각도 제한을 견고하게 유지해줍니다. 코너에서 절단은 특히 날카로운 코너에서 그리고 작은 스텝 크기를 갖는 지점에서 좀 더 정확합니다.
  • 공구 경로는 재-구성됩니다. 이제 절단, 공구 진출시 진입방법 (Lead out), 급속이송 (Rapid up/ down), 공구 경로 사이의 링크 (Link), 가공 공구의
    진입 값 조절 (Plunge), 공구 진입 방법 지정 (Lead in)을 포함한 여러 기본적인 요소들이 제공됩니다.

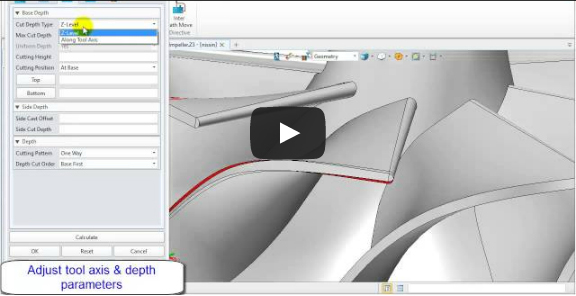

5축 밀링

5축 밀링 모듈은 다축 머시닝을 위한 완벽한 솔루션을 제공합니다.
여러 측면의 부분 작업들이 감소된 머시닝 시간과 함게 높은 정확도의 절단을 달성하기 위해 하나의 설정으로 가공될 수 있습니다.

  • 쉽게 3축 공구 경로를 5축 공구 경로로 전환합니다.
  • 자동으로 잔삭 가공을 위한 Flow Cut과 커터의 벡터를 자동으로 보간합니다.
  • 5축 작동 사이의 연결 움직임을 식별력있게 생성합니다.
  • 등고선에서 STL에 기반한 언더컷 지원
  • 측면 절단에서 지그재그 방향

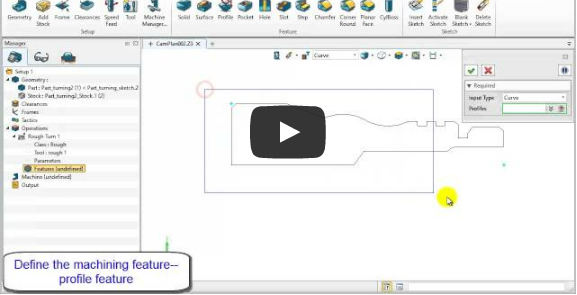

선반(Turning)

대다수 종류의 선반 파트를 다루기 위해 외측과 내측 황삭, 정삭, 그루빙,
나사산 처리, 면처리 그리고 드릴링을 제공합니다.

  • 와이어프레임, 서피스, 솔리드 형상들이 모두 인식됩니다.
  • 선반 프로그래밍을 쉽게 그리고 강력하게 사용할 수 있습니다.
  • 정삭 턴의 공구 보정 지원
  • 정삭과 황삭 턴의 사이클 출력 지원
  • 선반에서 RAPID 피드 출력 지원

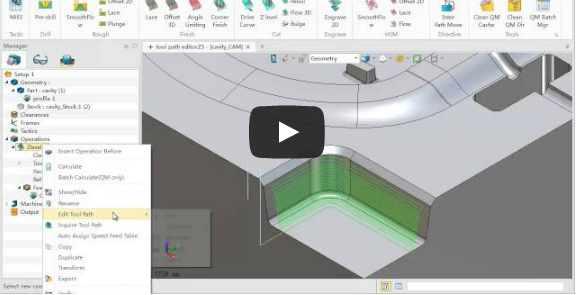

유연한 공구-경로 편집기

공구-경로 편집기 도구는 사용자가 지루한 매개변수 설정의 조정과 공구 경로의 지속적인 재-계산 없이 전체 혹은 일부 공구-경로를 쉽게 그리고 직관적으로
편집할 수 있게 해줍니다.

  • 윈도우에서 체인과 다각형을 선택하여 찍음으로 부분적인 공구-경로들을 쉽게 트림할 수 있습니다.
  • 재조정 기능으로 공구-경로의 방향과 순서를 자유롭게 변경합니다.
  • 재-연결 도구로 제조 요청의 관점에서 부분적인 공구-경로의 유형 변화를 빠르게 시작하고 이끌어낼 수 있습니다.

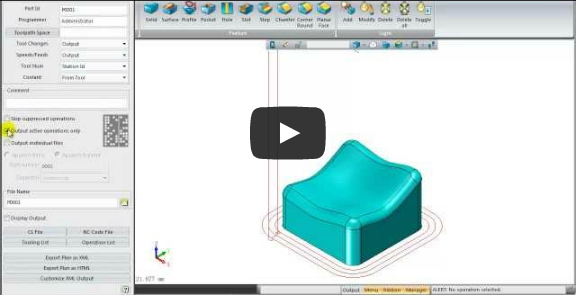

후처리(Post Processer)

ZW3D 후처리는 CNC 머신에서 요구하는 장비의 특정 코드 (GM ZME)로 커터의 위치 데이터 (APT-CL)를 전환하기 위한 고급 후처리 기능을 제공합니다.
ZW3D 후처리는 모든 ZW3D 머신 번들에 통합되어 있습니다.

  • 모든 3-5축 밀링 머신을 지원합니다.
  • CL 파일 변환
  • 윈도우 그래픽 사용자 인터페이스를 사용하는 최첨단 기술
  • 사용하기 쉬운 매크로 언어
  • 새로운 템플릿과 더 많은 정보
