XCAM

XCAM은 와이어 캠 프로그램입니다.

1) 수퍼 트림

  • 기능 : 가장 가까운 경계선까지 선택한 대상을 잘라낸다.
  • 사용법 : 잘라낼 부위의 선을 선택한다.

2) 선,호 연장하기

  • 기능 : 가장 가까운 경계선까지 연장시킨다.
  • 사용법 : 연장할 부분의 선을 선택한다.

3) 선 트림&연장

  • 기능 : 선택된 대상을 원하는 부분까지 줄이거나 연장시킨다.
  • 사용법 : 줄이거나 연장시킬 부위를 선택 후 원하는 지점을 지정한다.

4) 코너 R주기

  • 기능 : 선과 선이 만나는 모서리 부분에 코너 CIRCLE을 만든다.
  • 사용법 : 코너에 들어갈 원의 반지름 값을 입력 후 선의 모서리 부분을 선택한다.

5) 원 나누기

  • 기능 : 지정된 각도와 개수만큼 CIRCLE(원)을 ARC(원호)로 등분한다.
  • 사용법 : 나눌 갯수와 시작각도를 입력 후 원 선택 버튼을 누르고 원을 선택한다.

6) 슬라이드 홀

  • 기능 : CIRCLE(원)에서 지정된 반경과 각도로 홀을 생성한다.
  • 사용법 : 홀의 반지름값, 각도, filet 반지름을 입력한 후 선택버튼을 누르고 원을 선택

7) 교차점 끊기

  • 기능 : 선이 교차되는 부분이나 특정점을 끊어서 분리시킨다.
  • 사용법 : 선의 교차점이나 특정점을 선택한다.

8) 접원 그리기

  • 기능 : 한 점을 지나고 어느 한 대상에 접하고 반지름을 가진 원을 그린다.
  • 사용법
    • 한 점을 입력하거나 마우스로 접하는 점을 지정
    • 접하는 다른 선분을 선택
    • CIRCLE(원)의 반지름 값을 입력
    • 생성된 CIRCLE(원) 중 원하는 원을 선택

9) 기준선 옵셋

  • 기능 : 선택한 성분에 대해 +, -값으로 OFFSET을 시킨다.
  • 사용법
    • 옵셋할 선을 선택 후 방향을 지정
    • 옵셋 거리 : 10
    • 옵셋 거리 : 20
    • 옵셋 거리 : 40

10) 양쪽 옵셋

  • 기능 : 입력한 값만큼 양쪽으로 OFFSET 시킨다.
  • 사용법
    • 옵셋할 대상을 선택 : P1선택
    • 거리 입력<10.0>:10

11) 멀티 옵셋

  • 기능 : CHAIN으로 연결된 모든 선들을 동시에 OFFSET 시킨다.
  • 사용법
    • 옵셋할 거리를 입력
    • 옵셋할 대상을 선택 후 방향을 지정
    • OFFSET하기전의 선들을 지울 것인지 선택(Y / N)

12) 윈도우 칼라 바꾸기

  • 기능 : 선택된 대상을 윈도우로 선택하여 지정한 색으로 바꾼다.
  • 사용법 : 조건표에서 정의한 색을 사용하기 위해서는 이기능으로 색을 바꿔줘야 한다.
    • 칼라번호: 색을 선택하면 칼라번호가 나타난다.
    • 원 녹임: 원을 녹이는 가공을 할 경우 사용한다.
    • 포스트: 원의 포스트 가공을 할 경우 사용한다.

13) 체인 칼라 바꾸기

  • 기능 : 체인으로 연결된 선의 전체를 지정한 색으로 바꾼다.
  • 사용법 : 조건표에서 정의한 색을 사용하기 위해서는 이 기능으로 색을 바꿔줘야 한다.
    • 칼라번호: 색을 선택하면 칼라번호가 나타난다.
    • 원 녹임: 원을 녹이는 가공을 할 경우 사용한다.
    • 포스트: 원의 포스트 가공을 할 경우 사용한다.

선택방법 먼저 칼라 선택창에서 바꾸고자 하는 색을 선택하고 OK 버튼을 누른 후 바꾸고자 하는 선을 선택하면 선택한 선과 연결된 모든 선의 칼라가 바뀐다.
(중복된 선도 제거가 되면 끊어진 선이나 교차된 선도 찾아낸다.)

14) 시작점 찍기

  • 기능 : 원하는 부위에 시작점을 찍을 경우 사용한다.
  • 사용법 : XEDIT 메뉴에서 시작점 찍기를 선택한다.
    • 두선의 중간점(선만 가능): 두 선을 지정하면 지정한 두 선에 대한 중간부분에서 교차되는 부분에 점이 찍힌다.
    • 방향선택에 따라(선, 원호가능): 거리를 입력하고 지정한선과 방향을 지정하면 앞서 입력한 거리만큼 떨어져 점이 찍힌다.(객체스냅 사용 가능)
    • 끝점이 원점 X, Y 증분값 입력(선, 원호 가능): 지정한 끝점을 원점으로 입력한 X, Y 값만큼 떨어져 찍힌다.
    • 좌표값 입력: 절대좌표로 X좌표, Y좌표를 입력하여 점을 찍는다.
      - 도면상에 찍기: 마우스를 이용하여점을 찍는다.

15) 도넛, 원을 점으로

  • 기능 : 도넛이나 원을 점으로 바꾸고자 하는 경우에 사용한다.
  • 사용법 : XEDIT메뉴에서 시작점 찍기를 선택한다.
    • 두 개의 버튼 중 원하는 버튼을 선택한다.
    • 바꾸고자 하는 기준이 되는 원을 선택.
    • 바꿀 영역을 박스로 지정.

16) 중복선 지우기

  • 기능 : 중복된 선을 지우거나 서로 떨어져 있는 선을 연결시켜준다.
  • 사용법
    • XEDIT메뉴에서 중복선 지우기를 선택한다.
    • 떨어진 선을 연결할 범위를 지정한다.(입력한 값 이하의 선들은 연결이 된다.)
    • 초기화 시작버튼: 이 버튼을 누른 후 영역을 박스로 지정하면 범위 내에 있는 선들은 서로 연결이 되거나 중복된 선이 제거된다.

17) 치수 안보이기, 치수 보이기

  • 기능 : 도면에서 치수 기입된 부분을 보이거나 보이지 않게 한다.
  • 사용법 : 치수 안보이기
    • XEDIT메뉴에서 치수 안보이기를 선택한다.
    • 치수가 보이지 않게 된다.
    치수보이기
    • XEDIT메뉴에서 치수 보이기를 선택한다.
    • 가려졌던 치수가 다시 보이게 된다.

18) 조건별 지우기

  • 기능 : 지정한 영역내에 특정 대상만을 지운다.
  • 사용법
    • 하단의 명령줄에서 원하는 번호를 입력한다.
      (1. 선 2. 호 3. 폴리선 5. 문자 6. 치수 7. 솔리드 8. 점 9. 두께선)
    • 지울 영역을박스로 지정

19) 칼라별 지우기

  • 기능 : 지정한 영역내에 선택된 칼라에 해당하는 대상을 전부 지운다.
  • 사용법
    • 지우고자 하는 색의 선을 선택한다.
    • 지울 영역을 박스로 지정

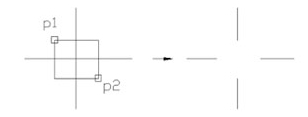

20) 박스 트림

  • 기능 : 박스 내에 있는 대상을 지운다.
  • 사용법
    • 박스트림할 1번째 코너를 선택하세요: P1 지정
    • 박스트림할 2번째 코너를 선택하세요: P2 지정
